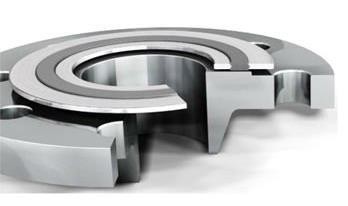

Le guarnizioni spirometalliche trovano particolare impiego laddove si necessiti ti una tenuta in presenza di alte temperature e alte pressioni. Esse vengono utilizzate in sostituzione alle guarnizioni plastiche (Esente amianto o grafite) quando vengono superati i loro limiti di applicazione.
Vengono realizzate alternando giri di nastro metallico, preformato a V, e di riempitivo inorganico (Filler) e possono essere realizzate su specifiche standard o disegno del cliente.
Tipologie

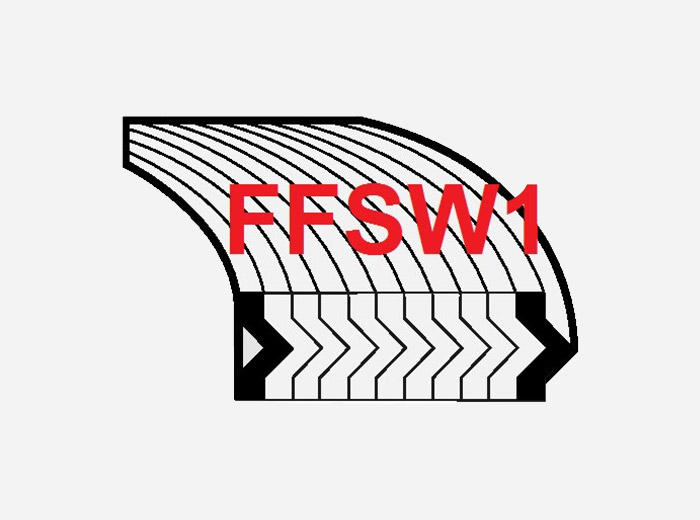

FFSW1
Guarnizione spirometallica senza anelli di contenimento.
FFSW2
Guarnizione spirometallica con anello di contenimento interno.
FFSW3
Guarnizione spirometallica con anello di centraggio esterno.
FFSW4

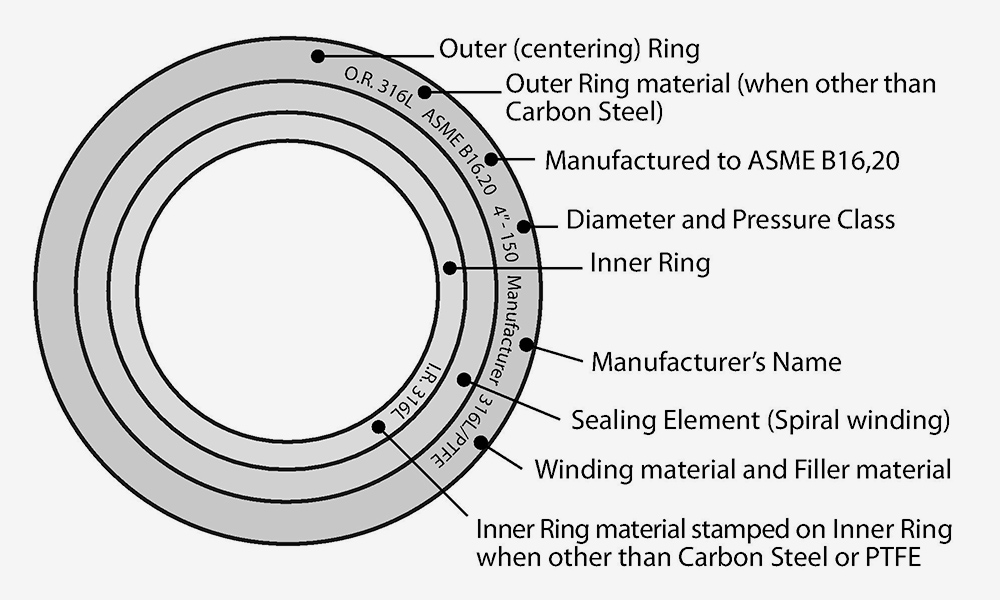

Guarnizione spirometallica con anello di centraggio esterno e anello di contenimento interno.
Materiali
Nastro metallico Riempimento Anelli
SS 316L GRAFITE Carbon steel
SS 304 PTFE AISI 316L
Nickel CERAMICA AISI 304
Hastelloy B2/B3
Hastelloy C-276
Hastelloy C-22
Inconel 600 – 625
Monel 400
Incoloy 800-825
Duplex UNS S31803
Super Duplex UNS S32205 		MICA AISI 321
AISI 347
Hastelloy B2/B3
Hastelloy C-276
Hastelloy V22
Inconel 600 – 625
Monel 400
Incoloy 800-825
Duplex UNS S31803
Super Duplex UNS S32205
Dati Tecnici

Temperatura

– GRAFITE: – 200/+500°C
– PTFE: -200/ +260°C
– CERAMICA: -100/+1250°C
– MICA: -100/+900°C

Spessori

– 3,2mm
– 4,5mm
– 6,4mm
– 7,2mm

Standard Dimensionali

– DIN 2690 – DIN 2632 – DIN 2638 flanges
– ASME B16.20 (API 601) for ANSI B16.5 flanges
– ASME B16.47 SERIE A for MSS SP44 flanges
– ASME B16.47 SERIE B for API 605 flanges

Pressione

– fino a 400 BAR
